Тормоз колодочный гидравлический ТКГ-160
Тормоз колодочный гидравлический ТКГ-160 предназначен для остановки и удержания валов подъемно-транспортных механизмов (лебедок, конвейеров и т.п.) в неподвижном состоянии при неработающем приводе. Представляет из себя металлическую раму, с закремпленными на ней тормозными колодками и электрогидравлическим толкателем ТЭ-30.
Устройство и принцип работы:
Механическая витая пружина через систему рычагов по умолчанию прижимает фрикционные колодки к шкиву. Гидротолкатель типа ТЭ-30 разжимает пружину, освобождает шкив – устройство расторможено. Барабан может быть исполнен в виде муфты МУВП с тормозным шкивом.
Условия эксплуатации тормозов ТКГ аналогичны условиям эксплуатации грузоподъемных машин и механизмов. Климатическое исполнение и категория размещения У2 по ГОСТ 15150-69 – температура -40/+40 °C, влажность до 80%. Периодической смазки по регламенту требуют шарнирные соединения рамы. Замена тормозных колодок ТКГ-160 осуществляется по достижении 1/2 первоначальной толщины в середине и 1/3 на концах колодки. Размеры накладок тормоза ТКГ-160 отображены в таблице. В качестве материала для изготовления накладок тормозных колодок используется эластичная фрикционная лента ЭМ-1 (ГОСТ 15960-99).

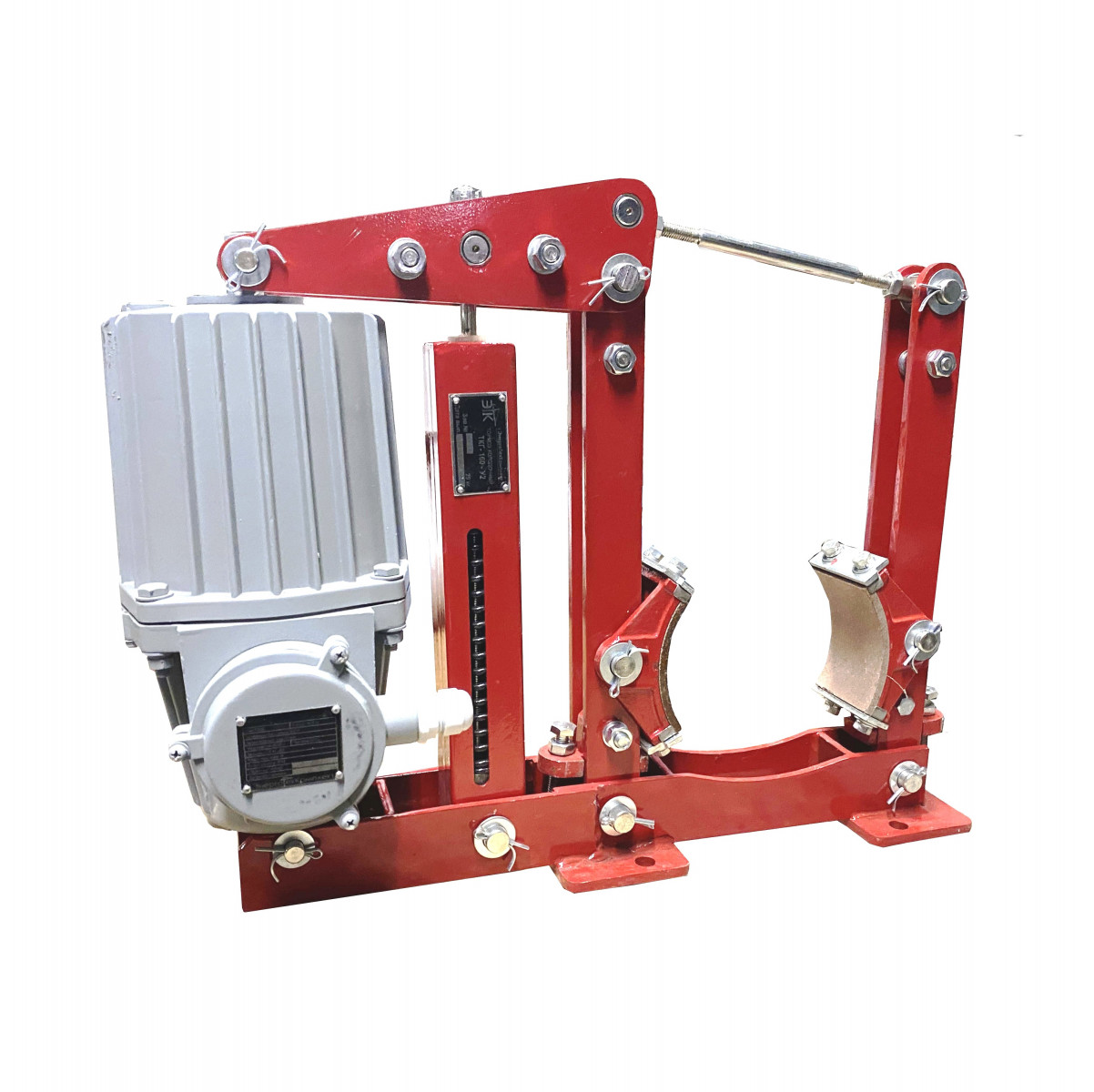

Тормоз колодочный гидравлический ТКГ-160 с красной рамой является аналогом тормозов, выпускаемых Томским заводом ТЭМЗ
| Наименование параметра | Ед. изм. | Значение параметра | |||
|---|---|---|---|---|---|
| Тормозной момент расчетный не менее | Нм | 100 | |||
| Диаметр тормозного шкива | мм | 160 | |||
| Номинальное усилие подъема на штоке, не менее |
Н | 300 | |||
| Ход штока | мм | 32 | |||
| Время наложения колодок, не более | с | 0,2 | |||
| Тип гидротолкателя | ТЭ-30 | ||||
| Номинальное напряжение | В | 380/220 | |||
| Масса, не более | кг | 39 | |||
| Размер тормозных накладок | мм | 70*100*6,0 |
| Тип/размер | D | H | h | F | K1 | K2 | b | c | d | E | A |
| ТКГ-160 | 160 | 440 | 144 | 135 | 100 | 100 | 90 | 90 | 13 | 165 | 440 |
